NATRYSKIWANIE CIEPLNE nc (metalizacja natryskowa) - przykładowe realizacje dla przemysłu
Natryskiwanie cieplne powłok ochronnych na powierzchnie wewnętrzne walcowe, np.: tuleja prowadząca, korpus przekładni.
Cztery kolejne zdjęcia pokazują wybrane etapy prac przy nakładaniu powłok ze stali na wewnętrzne powierzchnie dużych tulei prowadzących.
![natryskiwanie cieplne dużej tulei prowadzącej](fnc/duza-tuleja-prowadzaca490x1085_natryskiwanie-cieplne-powierzchni-wewnetrznej.jpg)

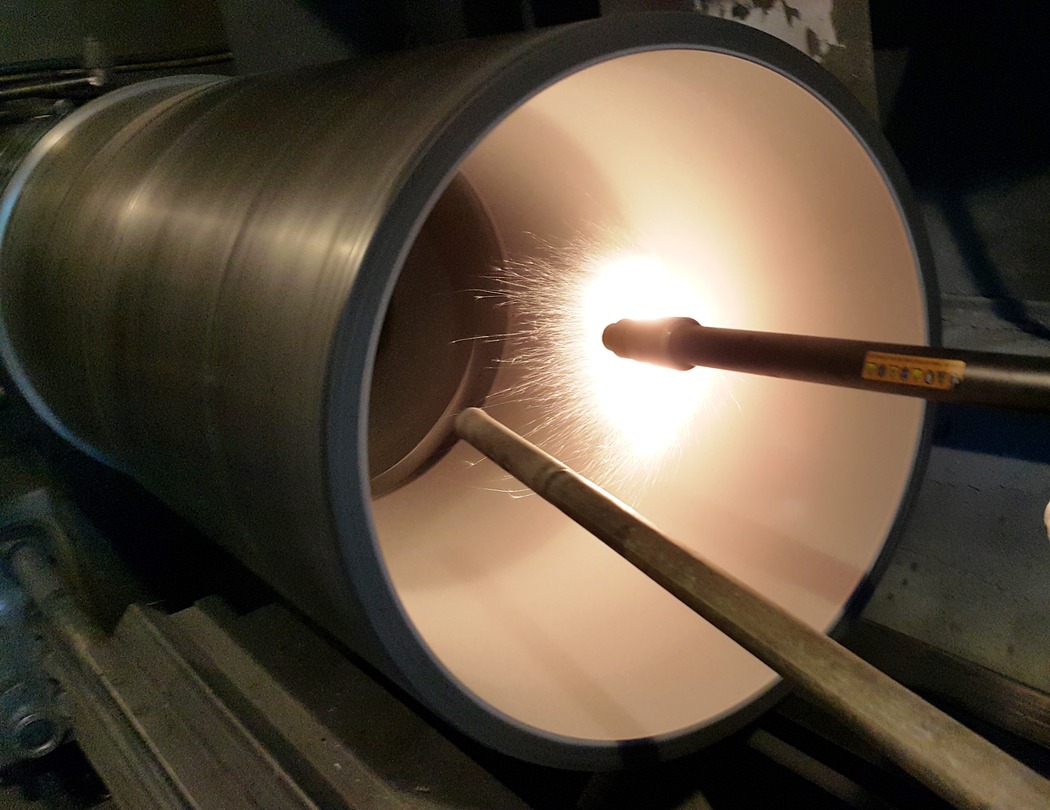

Natryskiwanie cieplne powierzchni wewnętrznej tulei o wymiarach fi490 x L1085 mm
![natrysk tulei prowadzącej](fnc/duza-tuleja-prowadzaca_szlifowanie-natryskanej-powloki.jpg)

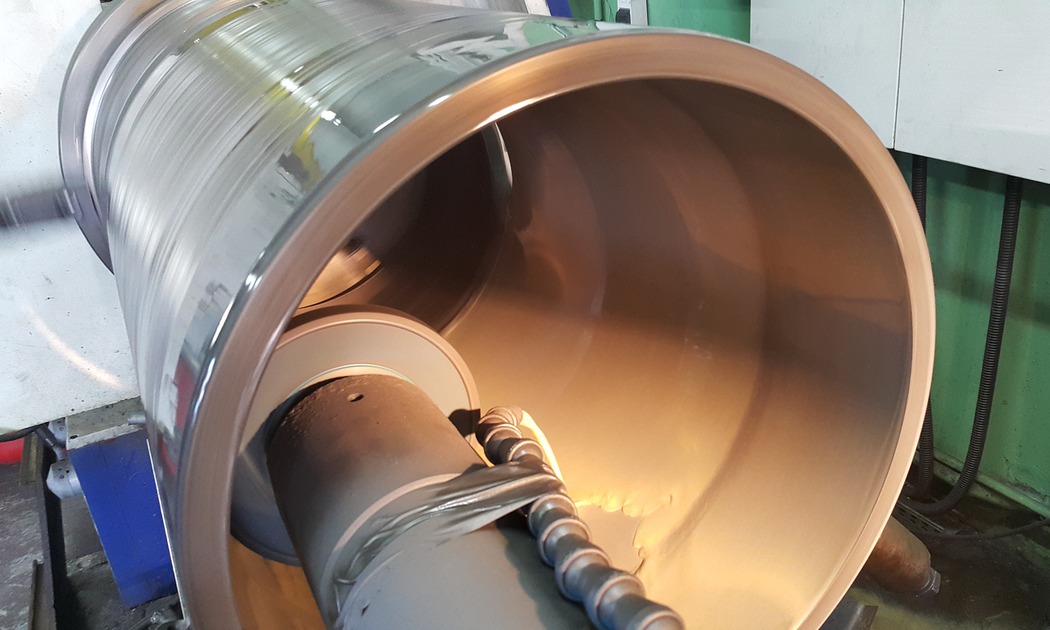

Szlifowanie powłoki w tulei po natryskiwaniu cieplnym
![tuleja prowadąca w trakcie natrysku](fnc/duza-tuleja-prowadzaca_powloka-po-szlifowaniu.jpg)

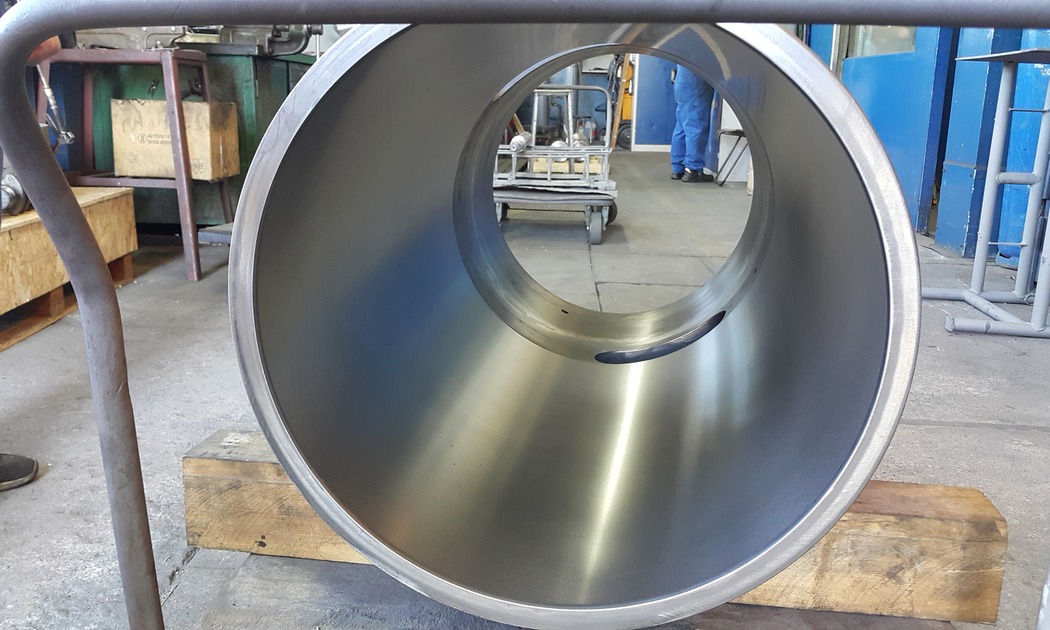

Powłoka wewnątrz tulei po szlifowaniu
![powłoka dużej tulei prowadzącej po honowaniu](fnc/duza-tuleja-prowadzaca_powloka-natryskana-cieplnie-po-honowaniu.jpg)

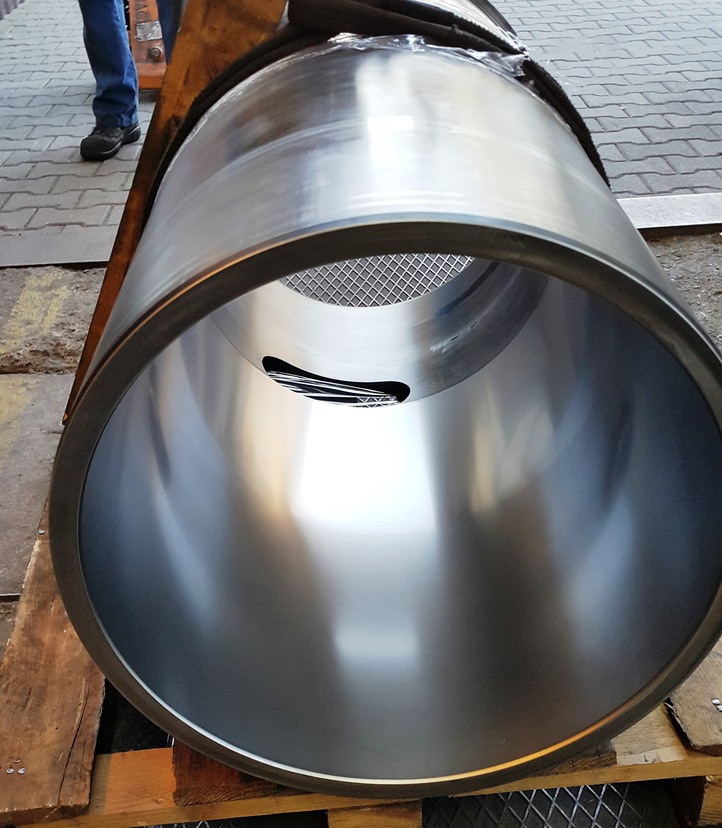

Powłoka w tulei po honowaniu, chropowatość Ra ok. 0.45 mikrometra
![wieniec zębaty po regeneracji powierzchni fi605H7](fnc/wieniec-zebaty-po-regeneracji-powierzchni-fi605h7.jpg)

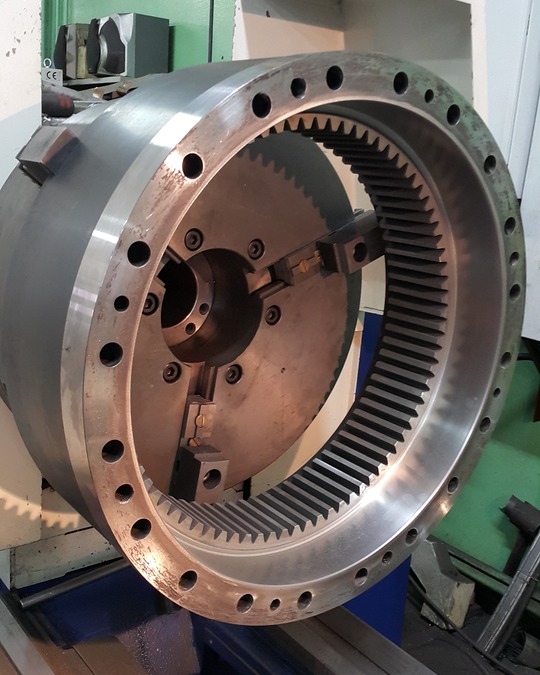

Wieniec zębaty po regeneracji powierzchni wewnętrznej fi605H7
Trzy następne zdjęcia przedstawiają koło zamachowe o średnicy 1500 mm, w którym należało zregenerować dwa otwory fi200H7 oraz fi150H7 współpracujące z czopem wału korbowego.
![koło zamachowe fi1500 do regeneracji 2 otwory](fnc/__kolo-zamachowe_do-regeneracji_otwory-fi200h7-fi150h7.jpg)

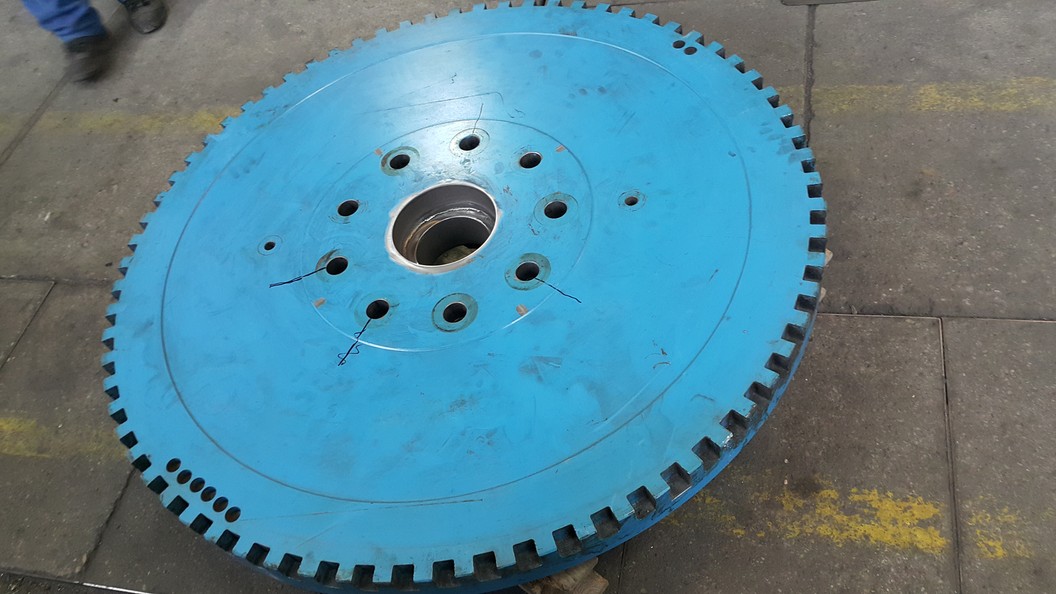

Duże koło zamachowe współpracujące z wałem korbowym w trakcie regeneracji dwóch otworów
![powłoki po nc w otworach koła zamachowego](fnc/__powloki-natryskane-w-otworach-fi150_fi200_kola-zamachowego.jpg)

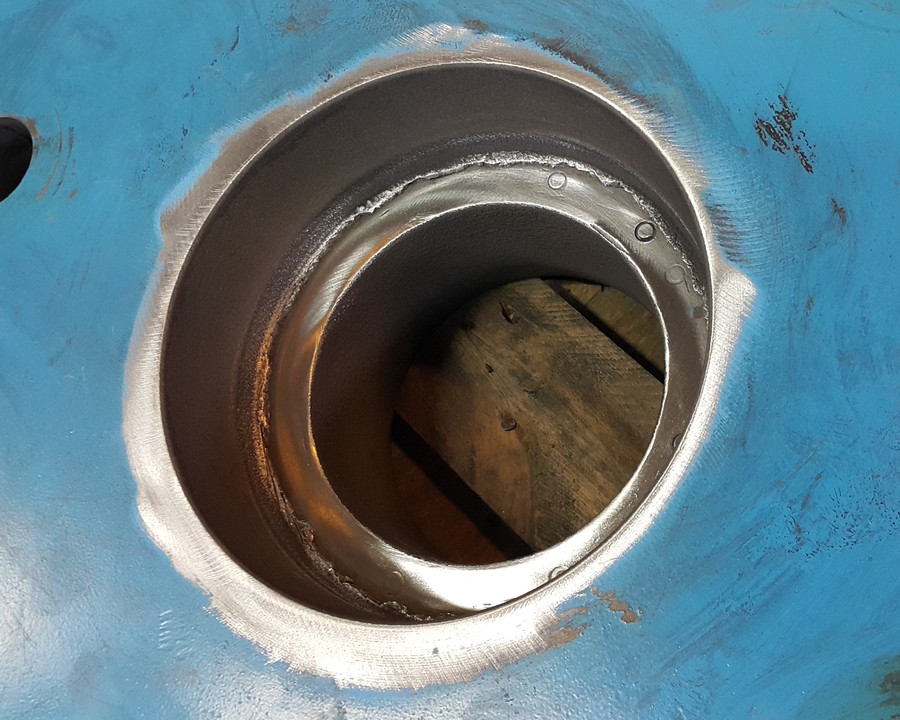

Powłoki po natryskiwaniu cieplnym w otworach fi200 i fi150 mm
![powłoki po obóbce mechanicznej w otworach koła zamachowego](fnc/__otwory-fi150h7_fi200h7_kola-zamachowego_po-obrobce.jpg)

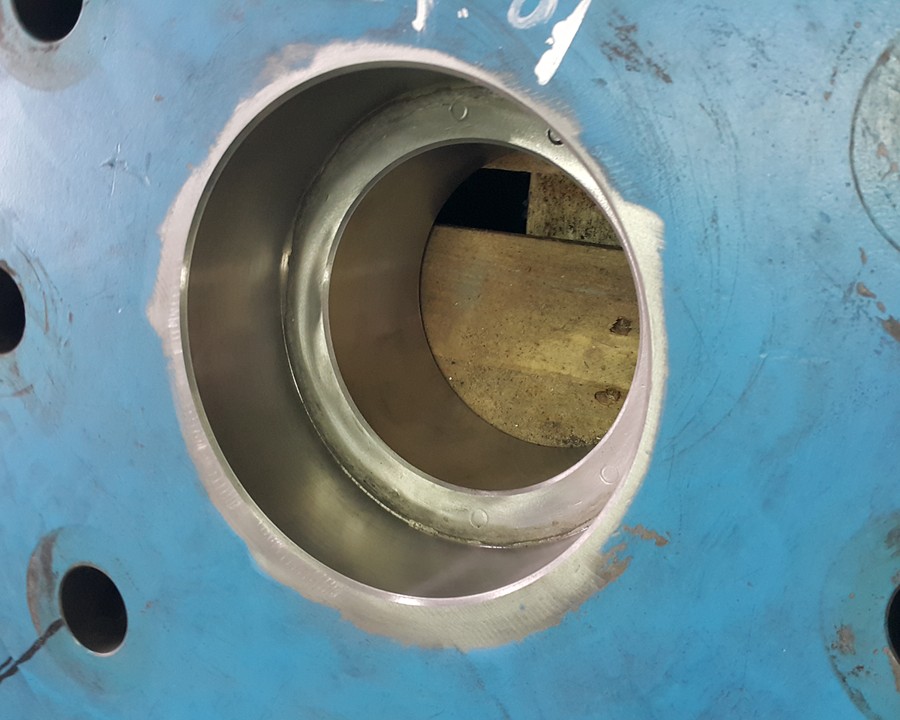

Powłoki po obróbce mechanicznej w otworach fi200H7 i fi150H7
![natrysk tulei prowadzącej](fnc/tuleja-prowadzaca-foto803.jpg)
![tuleja prowadząca w trakcie natrysku](fnc/tuleja-prowadzaca-foto805.jpg)

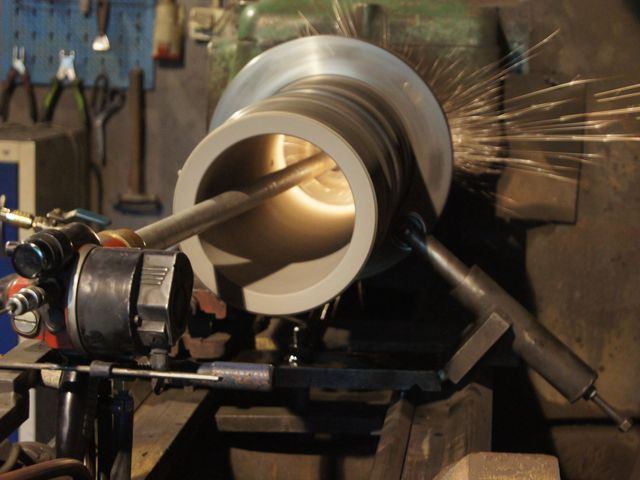

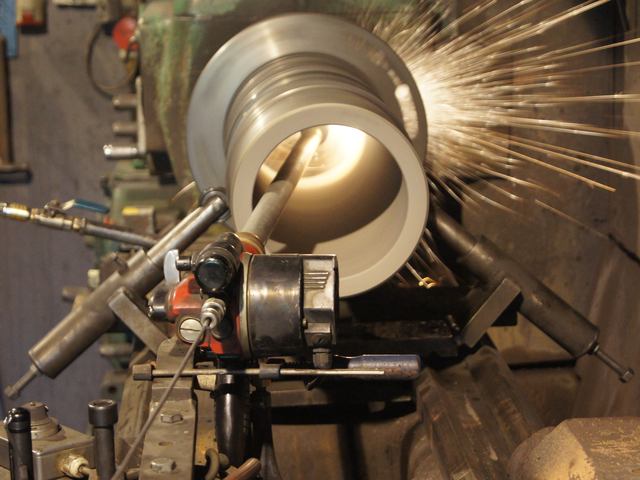

Natryskiwanie cieplne tulei prowadzącej tłoczysko kompresora
![korpus przekładni](fnc/korpus001.jpg)
![regeneracja korpusu przekładni](fnc/korpus006.jpg)

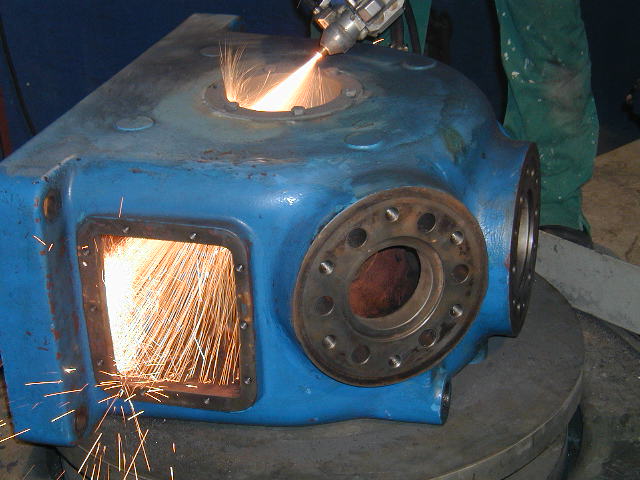

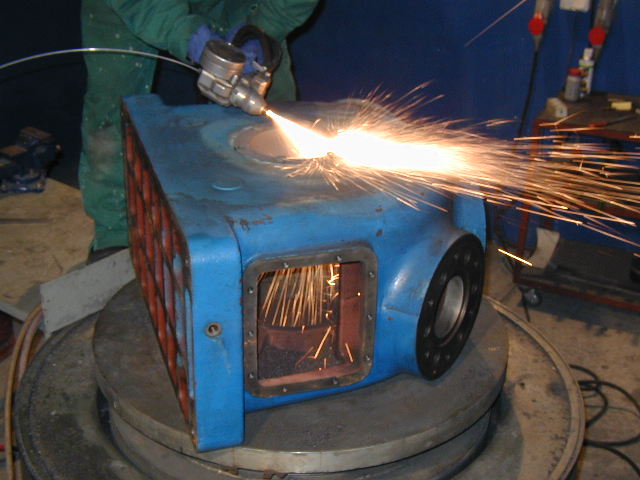

Nakładanie powłoki stalowej natryskiwanej cieplnie pod osadzenie łożysk tocznych w korpusie przekładni
