NATRYSKIWANIE CIEPLNE NC  (metalizacja natryskowa)

Między innymi wykonujemy regeneracje wielkogabarytowych wałów prostych i wałów korbowych dla przemysłu.

Zdjęcia przedstawiają natryskiwanie cieplne powłok regeneracyjnych na powierzchnie zewnętrzne walcowe części i elementów maszyn oraz urządzeń przemysłowych, w tym na powierzchnie części wielkogabarytowych.

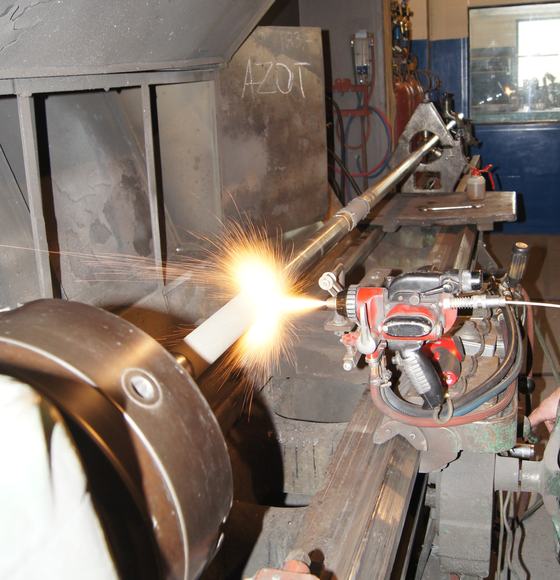

Natryskiwanie cieplne płomieniowe CWS czopów fi48h7 mm
wału o długości L5200 mm

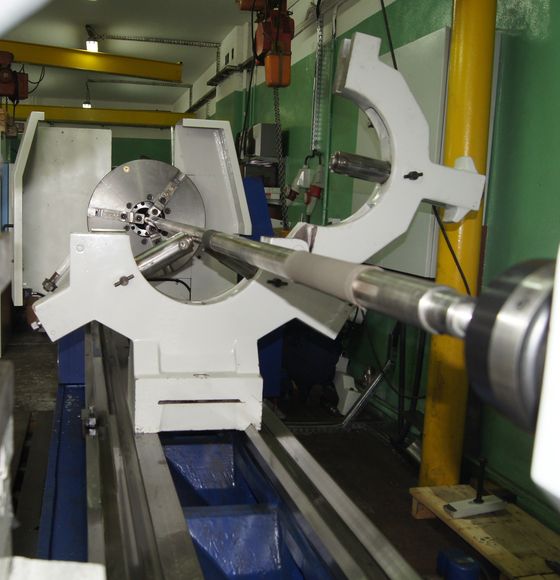

Obróbka czopów fi48h7 mm
wału o długości L5200 mm

Regeneracja (natrysk cieplny) powierzchni czopu wału o dużej masie i wymiarach
- czop o średnicy 340 mm, wał o długości 1600 mm z masywnymi kołami zębatymi

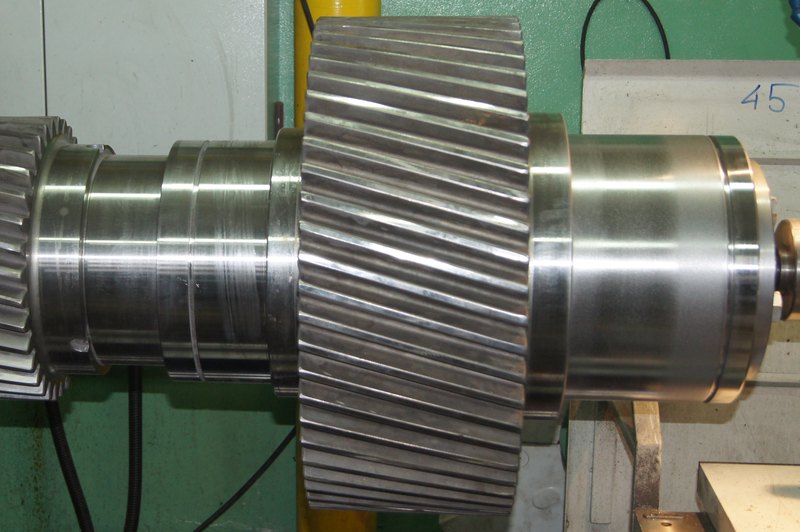

Zregenerowana powierzchnia czopu fi340 mm po szlifowaniu (po prawej)

Wał rurowy rozdzielacza płynów przed naprawą
(zdjęcia górne)

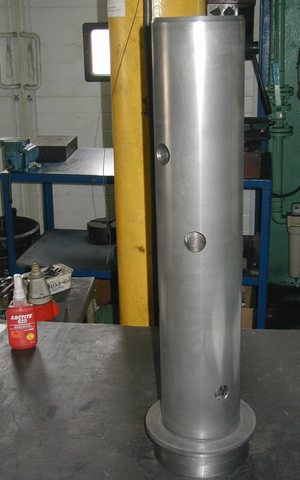

wał rurowy rozdzielacza płynów po regeneracji
z powłoką molibdenu po szlifowaniu
(zdjęcie po prawej/na dole)

Kolejny przykład (5 zdjęć) pokazuje wyeksploatowaną powierzchnię wału korbowego i regenerację całego wału:

Uszkodzone powierzchnie wału korbowego

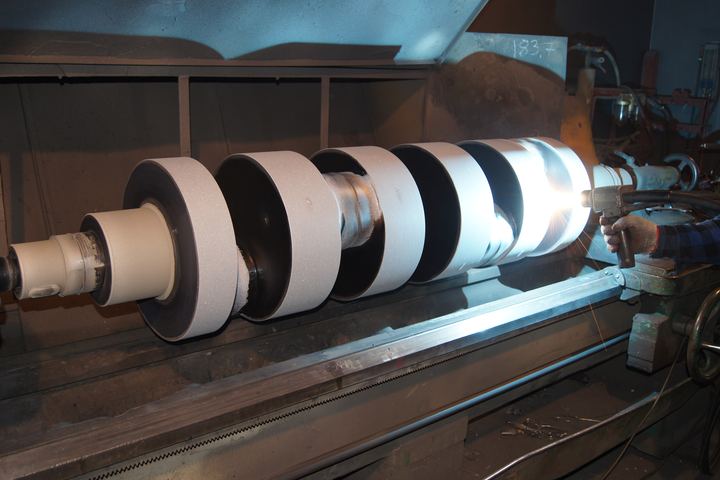

Natrysk cieplny łukowy (AWS) powłok eksploatacyjnych na powierzchnie wału

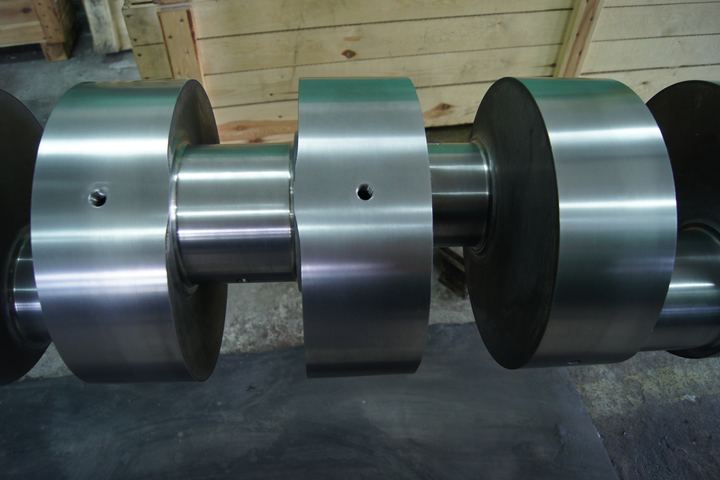

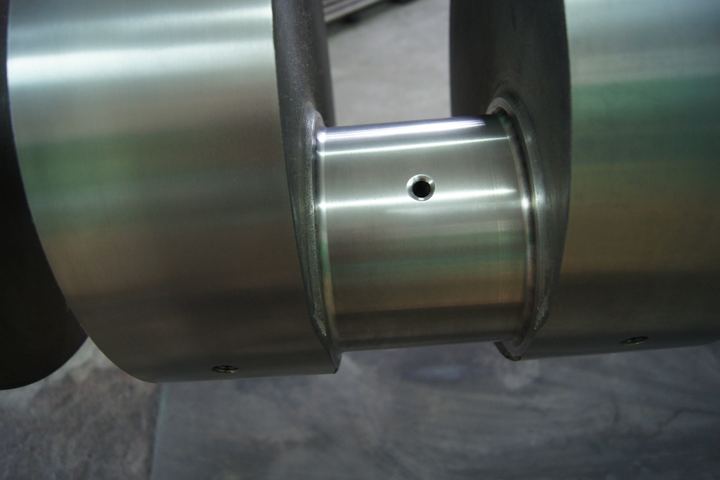

Zregenerowane powierzchnie wału korbowego po szlifowaniu

Trzy zdjęcia niżej pokazują natryskiwanie wałów korbowych silników samochodowych oraz nc czopu pod tuleję łożyskową wału:
1)  prezentacja na Youtube film 5:29 min z roku 2020 wykonana w firmie RESURS przez praktykanta (studenta Majkossa).

W filmie przedstawiona jest technologia regeneracji czopu wykorbionego wału silnika spalinowego samochodu. Zakres technologiczny naprawy czopu to następujące operacje: przygotowanie mechaniczne czopu, mycie i odtłuszczanie czopu, zabezpieczanie maskujące powierzchni nie podlegającej natryskiwaniu cieplnemu, obróbka strumieniowo-ścierna (OS⋅S), natryskiwanie cieplne (NC), szlifowanie wykańczające na wymiar.

2)  podobny natrysk z lat 90⋅tych
3)  natrysk cieplny czopu pod tuleję łożyskową wału wentylatora ciągu spalin - awaria w Zakładzie u Zleceniodawcy.

Natryskiwanie cieplne nc
(metalizacja natryskowa):
czop wału korbowego silnika samochodu ciężarowego

Tu natryskiwany cieplnie był
czop pod tuleję łożyskową wału wentylatora ciągu spalin
(wykonano po awarii w Zakładzie u Zleceniodawcy)

UWAGA: Najmniejsze, archiwalne zdjęcia na stronach RESURS to są prace z lat 90-tych.

Następny przykład (3 zdjęcia) ilustruje natryskiwanie cieplne powierzchni walcowej dużego pierścienia ślizgowego.

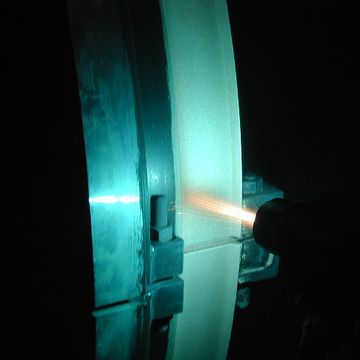

Powierzchnia pierścienia ślizgowego w trakcie natryskiwania cieplnego brązem (2 zdjęcia u góry)

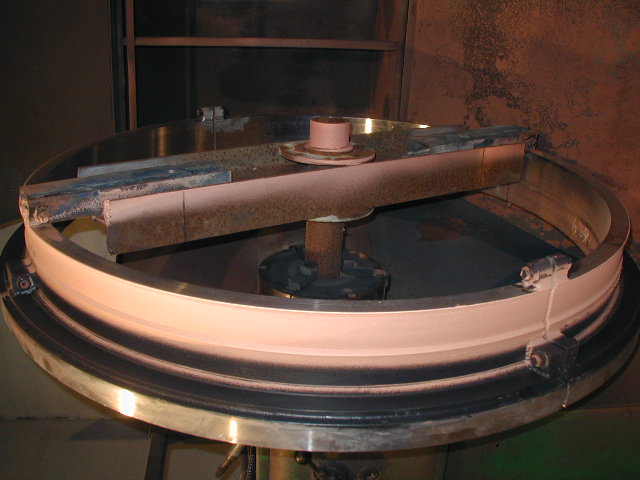

Efekt natryskiwania cieplnego powłoki regeneracyjnej na pierścień ślizgowy.

Natryskiwanie cieplne (natrysk cieplny)
powierzchni wału
współpracującej z uszczelnieniem

Natryskiwanie cieplne powłoki ochronnej
na czop turbiny parowej współpracujący
z pakietem uszczelnień węglowych

Zapraszamy do współpracy
