NATRYSKIWANIE CIEPLNE POWIERZCHNI WALCOWYCH ZEWNĘTRZNYCH - przykłady
Natryskiwanie cieplne powłok ze stopów łożyskowych na osnowie cyny i miedzi na powierzchnie walcowe zewnętrzne, np.:
sworznie przekładni, wodziki sprężarek, klocki oporowe, tłoki, łożyska ślizgowe, wodziki prowadzące...
![skaluj obraz (+/-) natryskiwanie brązem pierścienia dzielonego fi 1250 mm](fnc/_pierscien-dzielony-fi1250mm_podczas-natryskiwania-brazem-cynowym.jpg)
![skaluj obraz (+/-) pierścień dzielony fi 1250 mm po natrysku powłoki z brązu](fnc/_pierscien-dzielony-fi1250mm_powloka-z-brazu_po-natryskiwaniu.jpg)
![skaluj obraz (+/-) powierzchnia podziałowa pierścienia fi 1250 mm](fnc/_powierzchnia-podzialowa-pierscienia-fi1250mm_powloka_braz-cynowy.jpg)
Pierścień dzielony fi 1250 mm
a) w ruchu podczas natryskiwania brązu cynowego b) z powłoką po zakończonym natrysku
c) powierzchnia podziałowa pierścienia po obróbce zgrubnej z widoczną powłoką o grubości 5 mm
![tłok z powłoką z brązu aluminiowego po obróbce](fnc/tlok-po-obrobce_powloka_braz-aluminiowy.jpg)

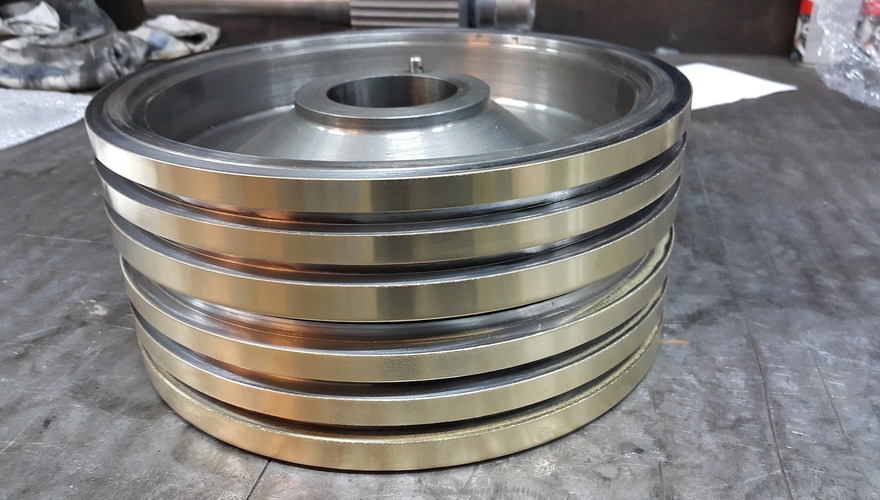

Tłok z powłoką z brązu aluminiowego po obróbce
Powłoki z brązu aluminiowego lub cynowego na powierzchniach tłoków zapewniają ochronę przed zaiskrzeniem przy ewentualnym kontakcie tłoka z cylindrem korpusu danego urządzenia, np. kompresora.
Przykłady i zdjęcia archiwalne z lat 90-tych
Natryskiwanie cieplne stopu łożyskowego wykonujemy od początku istnienia firmy (1988 rok) - dalej archiwalne zdjęcia naszych prac.
![natryskiwanie cieplne stopu łożyskowego](fnc/i_pz1.jpg)
![zregenerowane powierzchnie ślizgowe natryskane cieplnie](fnc/i_pz3.jpg)
![sworzeń przekładni planetarnej - natryskiwanie cieplne](fnc/i_pz4.jpg)
stopem łożyskowym
sworznia do przekładni planetarnej
kompresora powietrza
i gazów technicznych
![natryskiwanie cieplne wału](fnc/i_pz16.jpg)
powierzchni walcowej wału
pod uszczelnienie.
![łyżwa wodzika](fnc/i_pz5.jpg)
po natrysku cieplnym
stopem łożyskowym
i po frezowaniu powierzchni.
![klocki oporowe łożyska Michaela](fnc/i_pz6.jpg)
natryskany cieplnie
na klocki oporowe
łożyska Michaela.
![płytka rozdzielacza hydraulicznego - natryskiwanie cieplne](fnc/i_pz7.jpg)
w trakcie natrysku cieplnego.
![płytki rozdzielacza po natryskiwaniu cieplnym](fnc/i_pz8.jpg)
górna po natrysku brązem,
dwie dolne po obróbce strumieniowo ściernej.
![sworznie łożyskowe kół zębatych](fnc/i_pz9.jpg)
do przekładni
planetarnej.
![łożyska ślizgowe i wrzeciono szlifierki](fnc/i_pz10.jpg)
po natrysku stopem łożyskowym;
wrzeciono szlifierki
po natrysku stalą.
![tłoczyska po natryskiwaniu cieplnym](fnc/i_pz11.jpg)
po natrysku cieplnym brązu.
![tłoczyska po obróbce mechanicznej](fnc/i_pz12.jpg)
po obróbce
brązu.
![tłoki sprężarki - natrysk cieplny brążem](fnc/i_pz13.jpg)
Tłoki sprężarki
po natrysku cieplnym powłoki brązu.
![tłoki sprężarki po natryskiwaniu cieplnym i po szlifowaniu](fnc/i_pz14.jpg)
Tłoki sprężarki z powłoką brązu
po obróbce szlifowaniem.
![tłoki sprężarki - warstwa ślizgowa z brązu natryskana cieplnie](fnc/i_pz15.jpg)
Tłoki sprężarki
z warstwą ślizgową z brązu
Zapraszamy do współpracy
